侧装式VS1-12真空断路器机构操作介绍

侧装式VS1-12真空断路器操动机构是以弹簧为储能原件的操动机构，具有手动储能和电动储能两种形式，其性能符合GB1984-89《交流高压断路器》、JB3855-96《10KV户内高压真空断路器通用技术条件》、国际电工委员会IEC56标准的有关规定和本产品技术条件的要求。

侧装式VS1-12真空断路器机构操作介绍
储能

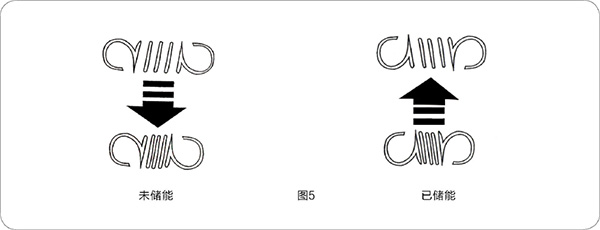

a. 用专用储能手柄深入操作孔(如图4中项3)中，摆动操作，从储能指示观察窗中(如图4中项4)看到储能标记指向已储能。
b. 电动储能：使电机得电自动进行储能，储能到位后电机自动切断，储能状态指示

VS1-12真空断路器

合闸和分闸
a. 手动合、分闸
合闸：操作断路器合闸按钮(如图4中项2)带电气闭锁且未通电时不得进行手动合闸。
分闸：操作断路器分闸按钮(如图4中项1)。
b. 电动合、分闸
合闸：使合闸线圈得电动作。
分闸：使分闸线圈得电动作。
每次操作时，计数器自动进一位，从面板观察窗中观察相应的位置(如图4中的项5)。
